CCM協会 タフフレキシブルフレームの構造

構造図 2x2-12-540型
高耐久仕様 「亜鉛・10%アルミ合金めっき(ジンカールめっき)」

※ロープ、巻付グリップは、高耐久仕様として、亜鉛-10%アルミ合金めっきとしています。
ただし、アンカー、クリップ類(めっき付着量350g/m2)は、溶融亜鉛めっきとしています。

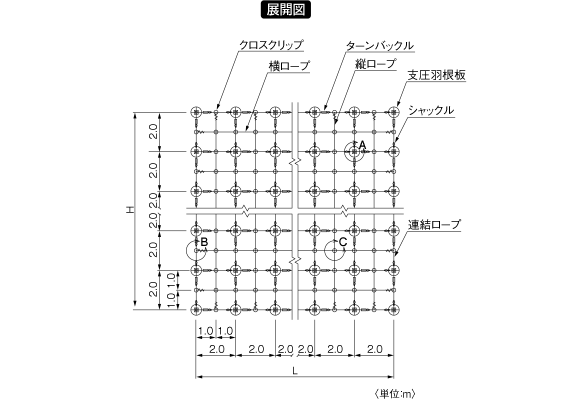

展開図

展開図

横断図

横断図

▲ページの一番上に戻る

構造詳細図

構造詳細図

▲ページの一番上に戻る

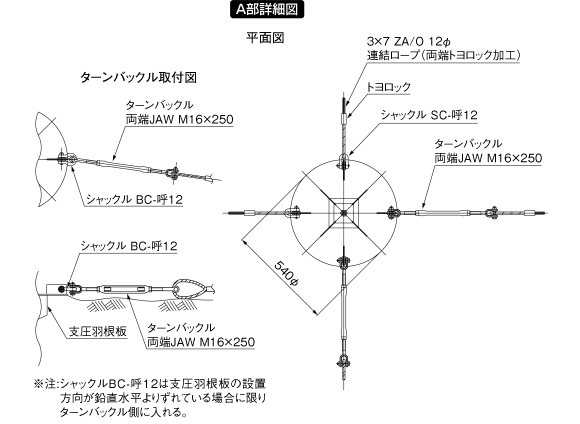

A部詳細図

A部詳細図

▲ページの一番上に戻る

B部詳細図

B部詳細図

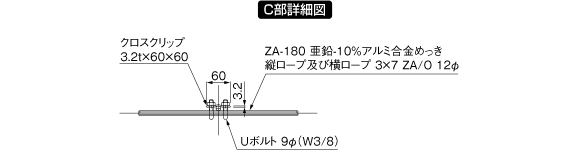

C部詳細図

C部詳細図

▲ページの一番上に戻る

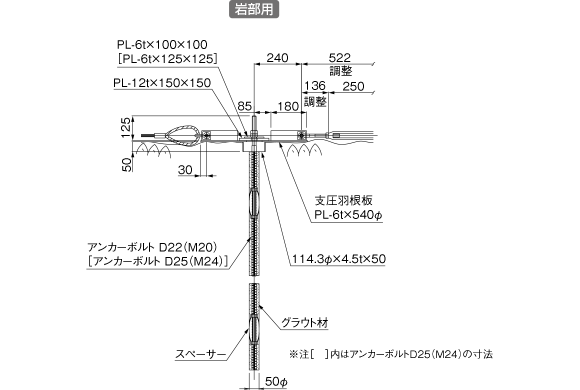

岩部用

岩部用

▲ページの一番上に戻る

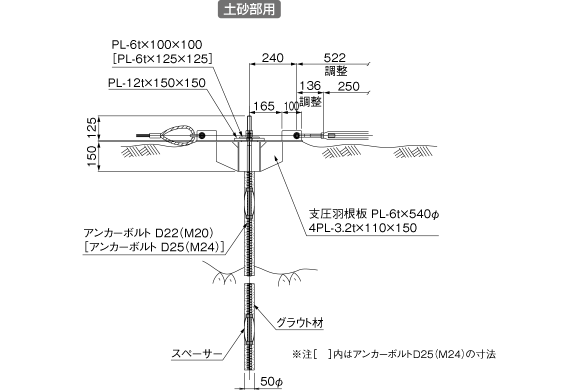

土砂部用
