ハイアーネット 実物大重錘衝突実験 落石対策便覧(平成29年12月)に準拠した性能検証

国内最小級実物大モデル(有効網高9m×網幅10m)を用いた重錘衝突実験を行い、エネルギー捕捉機能を保持していることを確認しました。

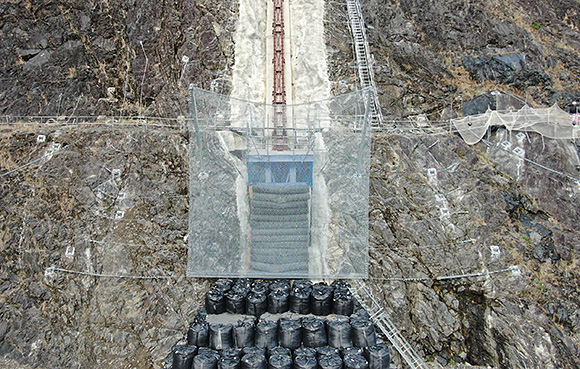

実物大重錘衝突実験


ハイアーネット 600kJタイプ

衝突エネルギー: 603kJ 衝突速度: 30.5m/sec
重錘重量: 1.3t 結果: 捕捉  ヒンジ式支柱に有害な傾斜無し

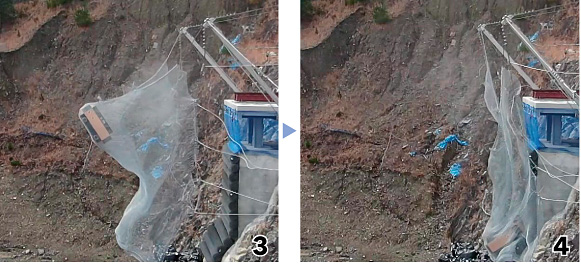

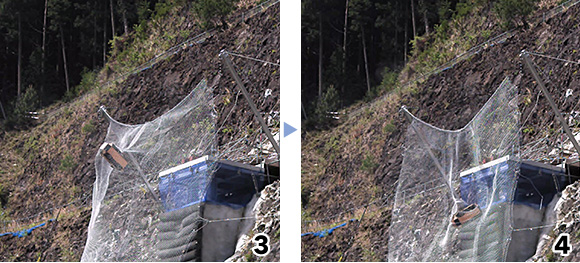

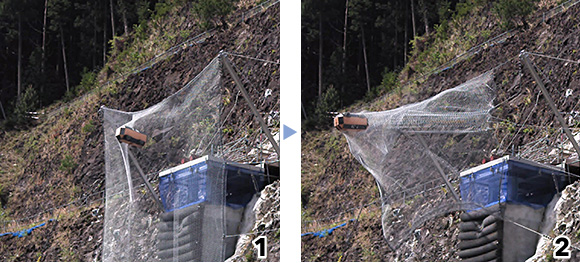

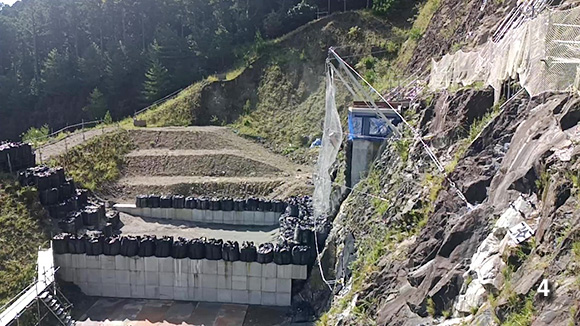

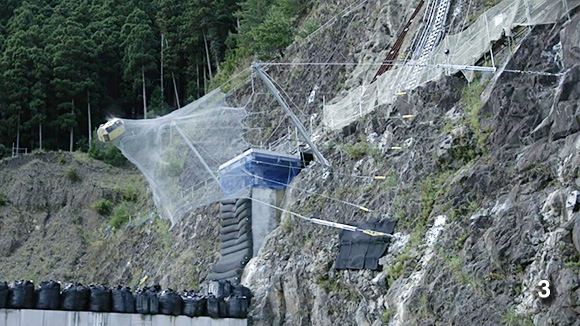

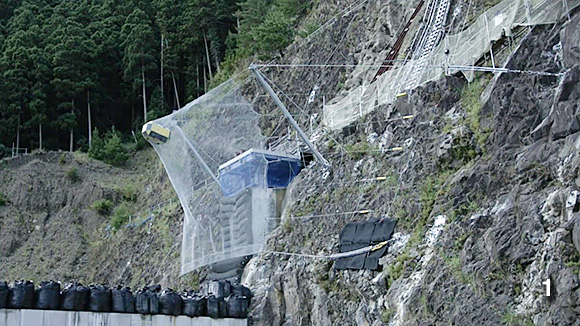

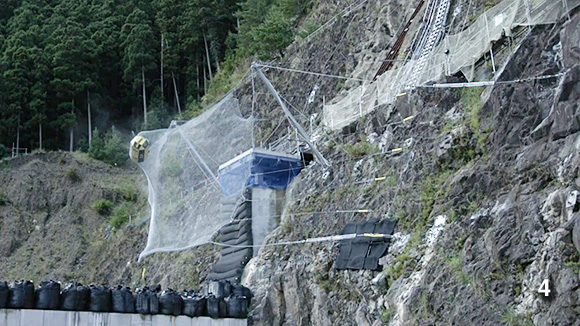

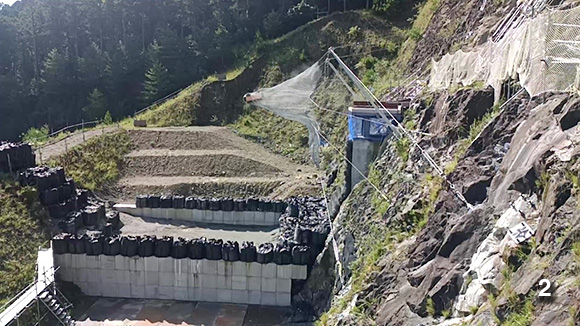

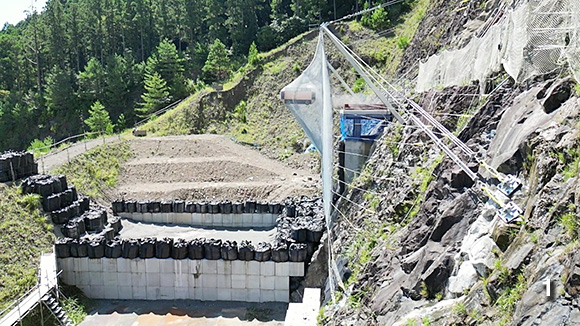

実物大重錘衝突実験(600kJタイプ)

実物大重錘衝突実験(600kJタイプ)


ハイアーネット 1400kJタイプ

衝突エネルギー: 1409kJ 衝突速度: 31.2m/sec
重錘重量: 2.9t 結果: 捕捉  ヒンジ式支柱に有害な傾斜無し

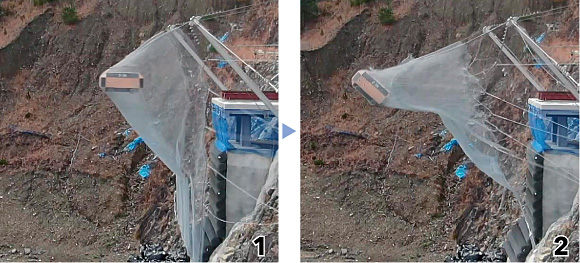

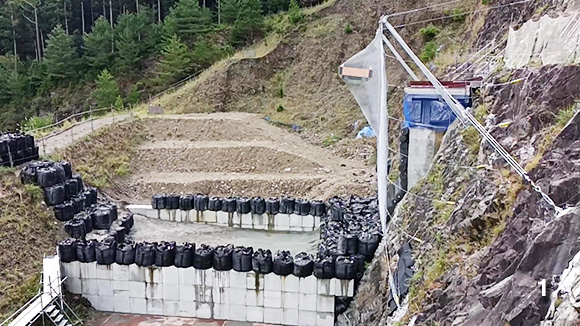

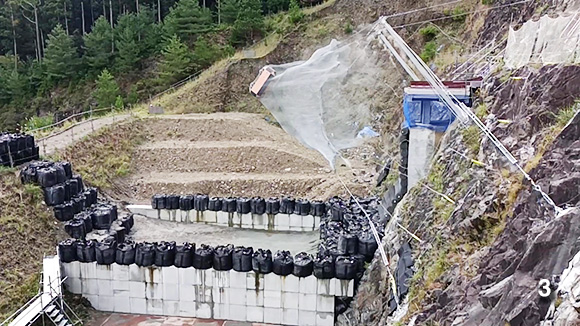

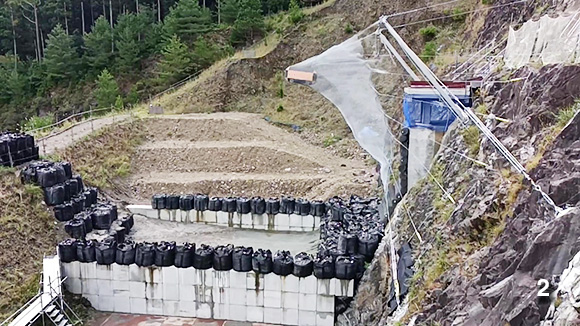

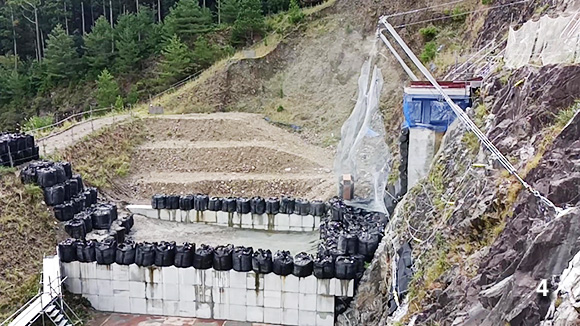

実物大重錘衝突実験(1400kJタイプ)

実物大重錘衝突実験(1400kJタイプ)
