CCM協会　カーテンネットスーパー設計資料

亜鉛アルミ合金めっきを施した素線径5.0φのひし形金網を使用し、最上段横ロープには7×7　ZA/0　30φを2本使用したものをCNS（ZA型）を標準型とします。また、金網、各ロープ、巻付グリップ、結合コイルに亜鉛めっきを施した形式をG型、さらにタフコーティッド処理を施した形式をTF型としています。

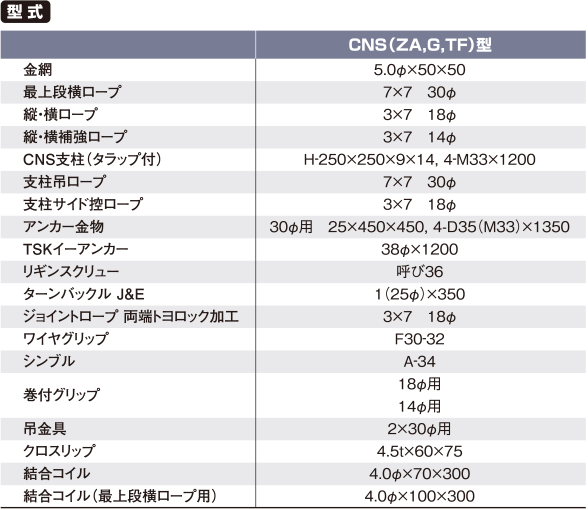

CNS型（ZA,G,TF）

※部品は全て亜鉛めっきを施しています。標準仕様（ZA）では、めっき付着量の少ない金網、ワイヤロープ、巻付グリップには耐久性に優れた亜鉛・10％アルミ合金めっきを施しています。
